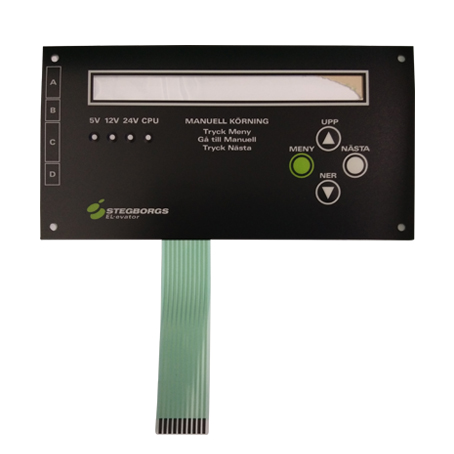

薄膜開關電路原理圖標注需覆蓋核心電路要素，確保生產與裝配準確性。導電銀漿路徑完整繪制，明確線路走向與寬度，常規信號線路寬標注為0.3-0.5mm，大電流線路需擴至0.8-1.2mm，路徑轉角采用圓角設計，標注半徑≥0.2mm，避免直角導致的銀漿堆積或斷裂。路徑交叉處需注明“橋接”或“絕緣層隔離”，區分導通關系與非導通關系。

觸點位置與屬性標注是關鍵。每個按鍵對應觸點需標注坐標，誤差控制在±0.1mm，同時注明觸點類型，如“圓形觸點φ2.0mm”“方形觸點3×3mm”。常開觸點標注“NO”，常閉觸點標注“NC”，公共端標注“COM”，明確按下與彈開狀態的導通邏輯。觸點間距需準確標注，常規間距0.1-0.3mm，高精場景控制在0.05-0.1mm，避免誤觸發風險。

元器件參數標注不可缺失。電阻需注明阻值與功率，如“10KΩ1/16W”；電容標注容量與耐壓，如“104μF 16V”，電容需明確正負方向。LED需標注型號、顏色與電流參數，如“0603紅色20mA”，背光用LED還需標注排布間距10-15mm。所有元器件需分配位號，按“R+數字”“C+數字”規則命名，位號緊鄰元件放置無重疊。

引線接口定義需詳細清晰。引出線需標注線徑，常規0.12mm漆包線或0.2mm鍍錫銅線需明確標注，同時注明引線數量、顏色與功能對應關系，如“紅線-VCC黑線-GND黃線-SIG1”。端子接口標注型號與針腳定義，如“XH2.54-4P 1腳-VCC 2腳-SIG 3腳-NC 4腳-GND”，外露引線長度按需求標注100-300mm，預留裝配余量。

電氣性能參數需補充標注。導通電阻標注“≤100Ω”，絕緣電阻標注“≥100MΩ 500V DC”，耐電壓標注“AC 500V 1min無擊穿”。動態場景需標注回彈時間“≤5ms”，高頻使用場景注明機械壽命“≥100萬次”。醫療設備用薄膜開關需額外標注“防除顫保護”“IP65防護”等特殊電氣要求。

接地與屏蔽設計需明確標注。電源標注“GND”，模擬標注“AGND”，兩者分隔繪制，注明單點連接位置。高頻干擾場景需標注屏蔽層范圍，注明“導電布覆蓋區域”“接地觸點位置”，屏蔽層與接地電阻需標注“≤5Ω”。

注釋說明需補充關鍵信息。不同功能模塊用虛線框分隔，標注“按鍵模塊”“背光模塊”“信號處理模塊”。特殊工藝處標注“此處涂覆絕緣油”“銀漿固化溫度120℃”，兼容設計部分注明“可選配電阻R10”。改版圖紙需標注修改日期與版本號，如“V2.0 20250926優化觸點布局”。
